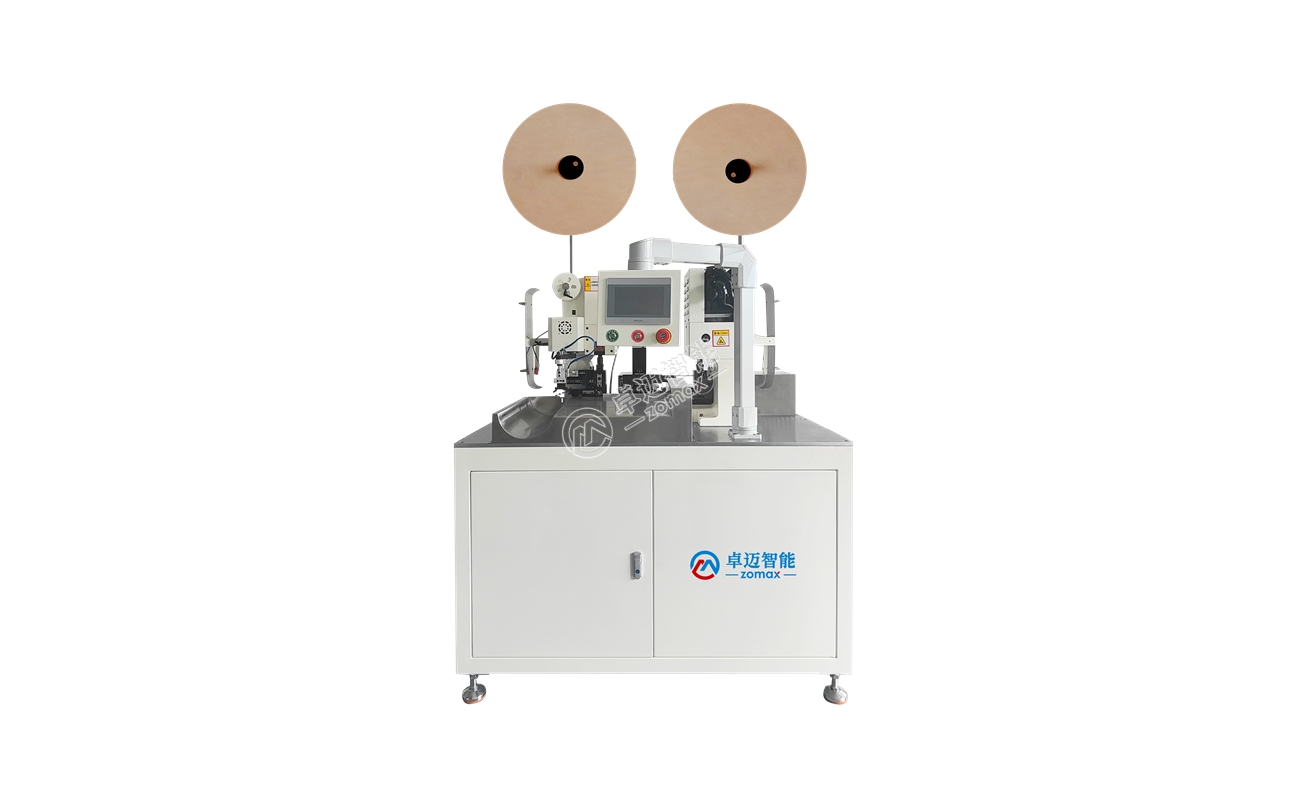

ZM-028HN全伺服管狀絕緣端子壓接機；產能2000pcs/h；實現電線切斷、剝皮、單端壓著、雙單壓著裁線 剝線 穿線、壓接一次性完成的功能。采用進口元器件，可加裝壓力管理，性能穩定，高效率，高產能。

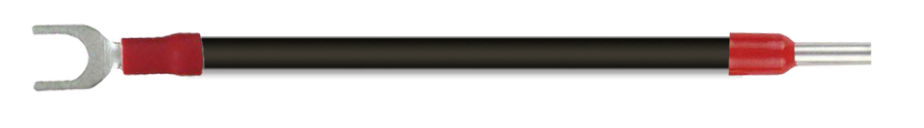

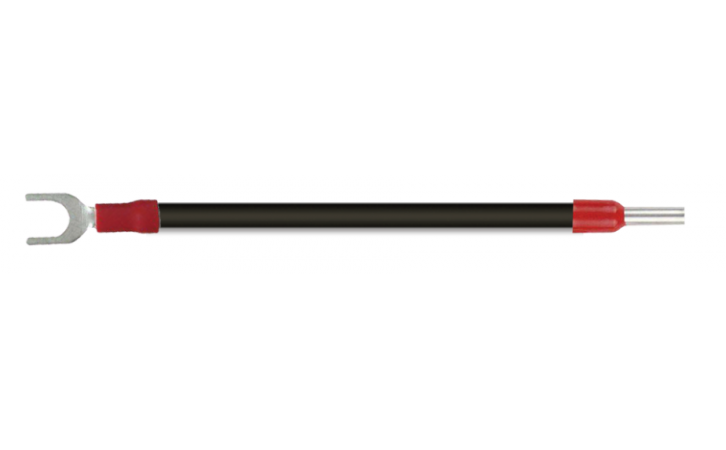

全自動電線切斷、剝皮、扭線壓接、二次壓接、單/雙端壓接絕緣端子。
主要針對國際標準的管型預絕緣端子的自動裁切壓接，裁線 剝線 穿線、壓接一體化完成。
采用伺服端子機的精密壓接方式，可對絕緣端子進行預壓接，再進行二次壓接。
可將復雜加工工序簡單化，整體效率是人工的4-5倍，具有較大的成本優勢。
線伸入部分采用喇叭口形狀使穿線方便。
剝皮線徑數控調節，壓接高度數控調節。
采用靈敏的氣動感應控制，壓接快捷。
采用進口元器件，氣缸，性能穩定。

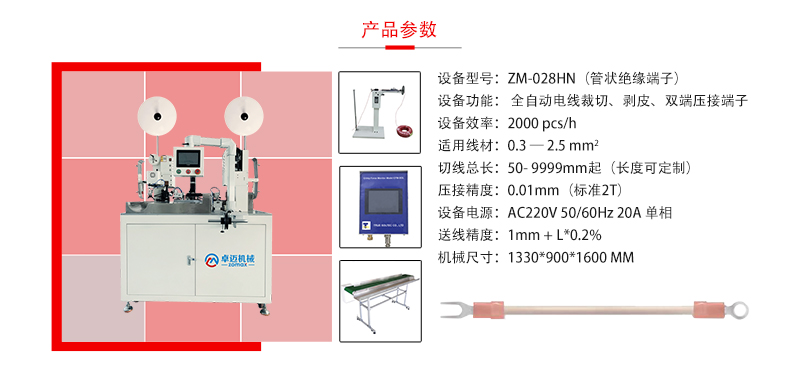

全伺服雙頭壓預絕緣端子機
型號 Model | ZM-028HN | ZM-028HN |
功能 Function | 電線切斷、扭線、單端剝皮、雙端剝皮、雙端壓著、單端壓著 | Wire cutting, wire twisting, single-end stripping, double-end stripping, double-end crimping, single-end crimping |
產能 Capacity | 2000條/小時 | 2000pcs/h |
適用線徑范圍 Applicable wire diameter range | AWG26#-AWG18#（特殊線束定制） | AWG26#-AWG18#（Special harness customization） |
切斷長度 Cut length | 45mm-3000mm | 45-3000mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 2.5KW | 2.5KW |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | 1090L*1000W *1860H(MM) | 1090L*1000W *1860H(MM) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
