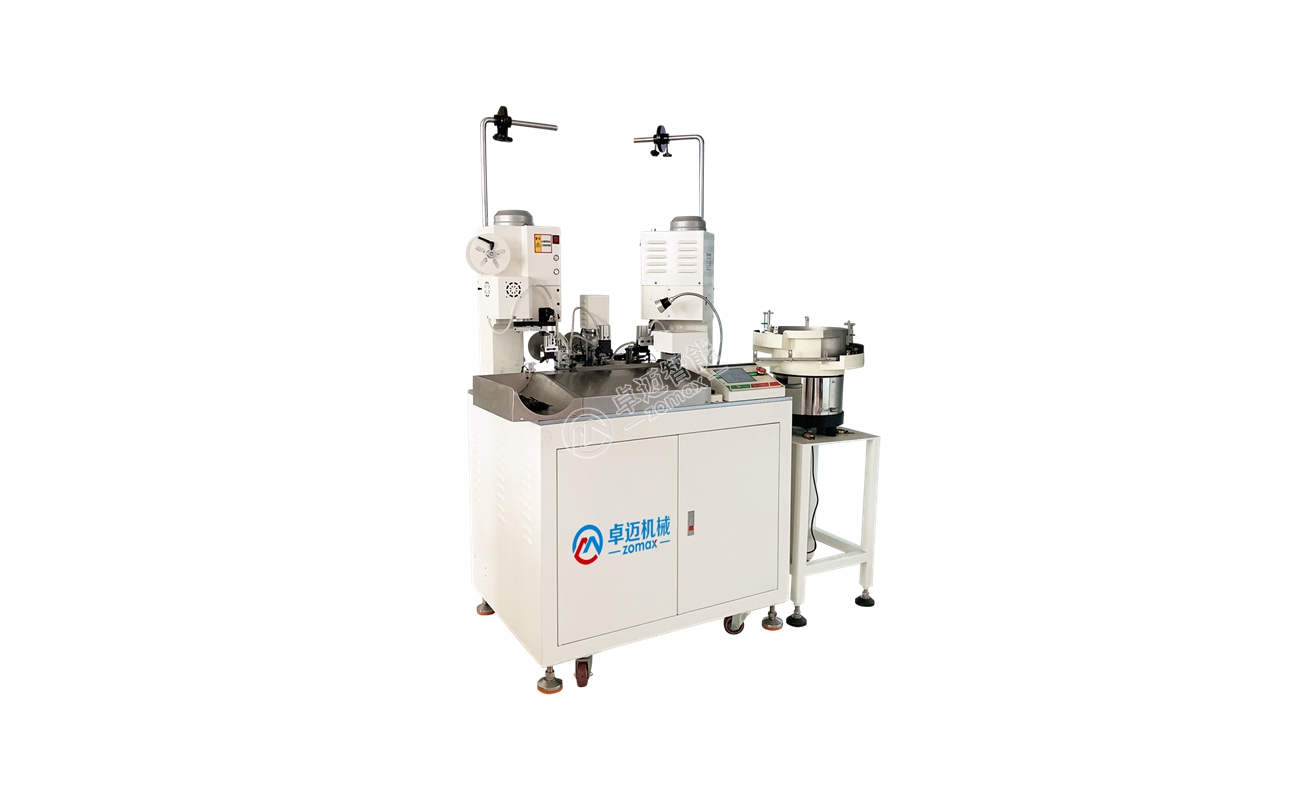

ZM-038HC全自動雙線合壓并打穿護套端子機 產能1500條/小時；可以完成兩根線的一端合壓在一顆端子上，同時單線的一端完成單端壓著及穿護套，另一端可半剝或全剝。橫式卡模和直式卡模均能使用，并且能夠快速調換使用。可以一端壓著旗型帶鎖扣端子，同時單線的一端完成單端壓著，另一端可半剝或全剝。線材裁切長度，剝皮長度，包膠深度均采用觸摸屏數控。 易學易懂，簡單學習便可以熟練操作。
全自動雙線合壓及穿護套端子機(可打旗型端子)技術特點:

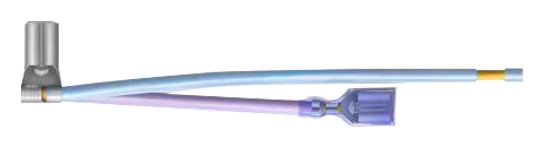

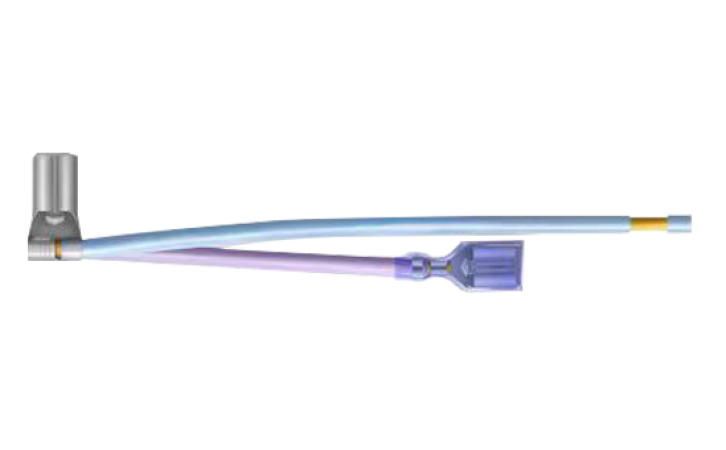

可以完成兩根線的一端合壓在一顆端子上，同時單線的一端完成單端壓著及穿護套，另一端可半剝或全剝。
橫式卡模和直式卡模均能使用，并且能夠快速調換使用。
可以一端壓著旗型帶鎖扣端子，同時單線的一端完成單端壓著，另一端可半剝或全剝。
平移、裁剝等模組均采用伺服電機控制，精度高設備穩。
標準2.0T超靜音端子機壓著，穩定性好，故障率低。
配備氣壓檢測、端子缺料檢測、線材缺料打結檢測、護套缺料檢測。
可選配日本SOL索璐壓力管理系統，曲線分析端子壓接效果，觸發不良停機報警。
配備廢料收集裝置，方便端子廢料和線材剝皮廢料收集。
人機界面數字化控制，易學易懂，簡單學習便可以熟練操作。

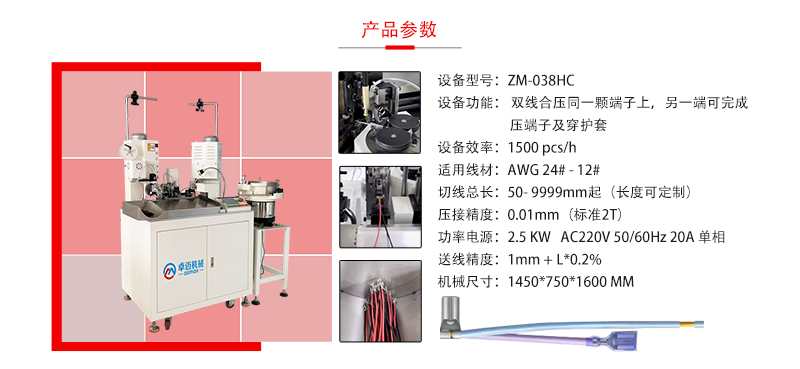

型號 Model | ZM-038HC | ZM-038HC |
功能 Function | 電線切斷、扭線、單端剝皮、雙端剝皮、單端壓著、雙線合壓、單穿護套 | Wire cutting, wire twisting, single end stripping, double end stripping, single end pressing, double wire pressing, single sheathing |
產能 Capacity | 1500套/小時 | 1500 sets/hour |
適用線徑范圍 Applicable wire diameter range | AWG24#-AWG12#（特殊線束定制） | AWG24#-AWG12#（Special harness customization） |
切斷長度 Cut length | 65-3000mm | 65-3000mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 2000W | 2000W |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L1450*W750*H1860(mm) | L1450*W750*H1860(mm) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
