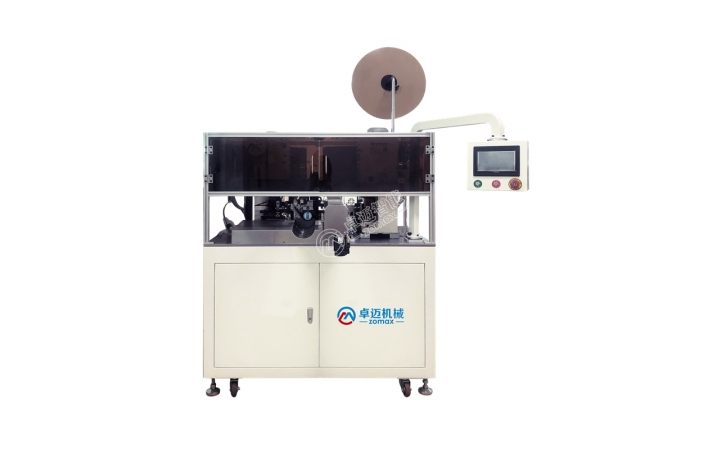

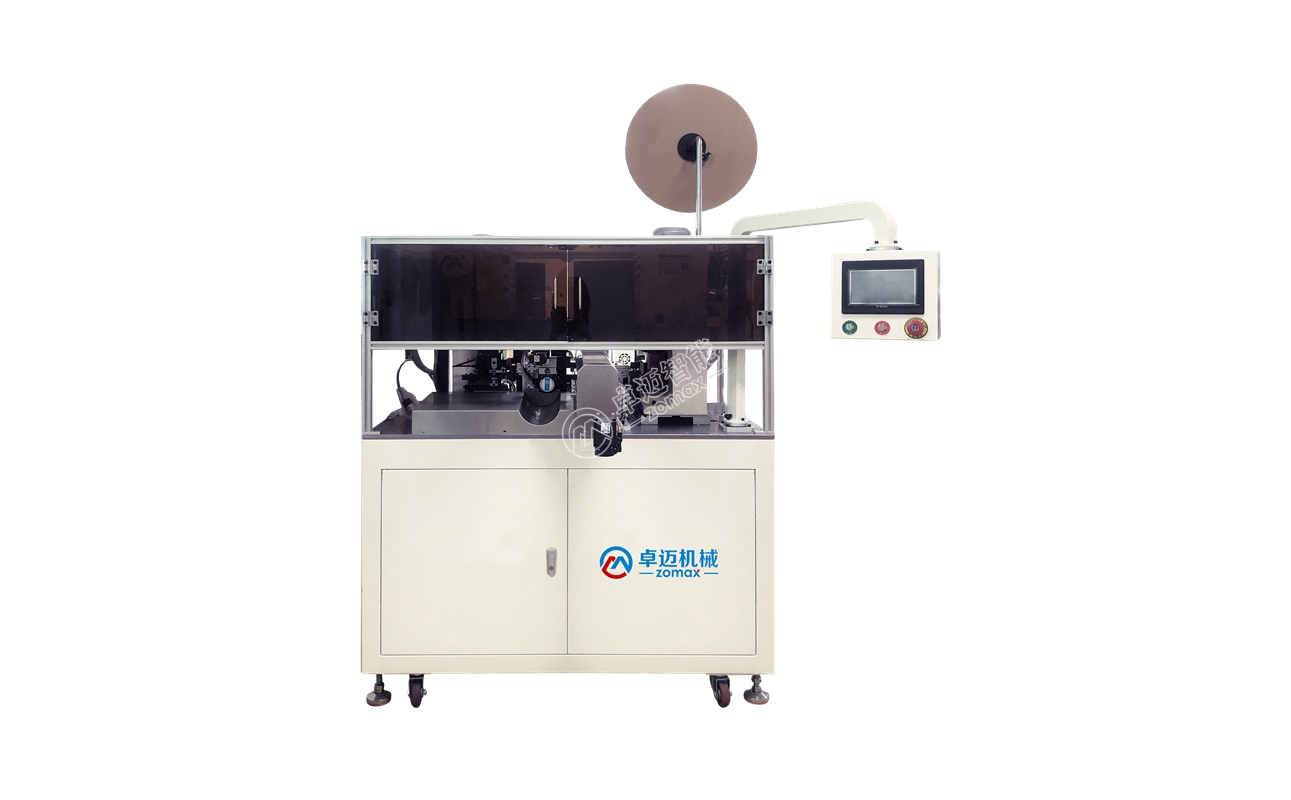

ZM-058全自動雙打端單穿膠殼端子機（多線） 可完成多線裁斷剝皮、兩端打端、單入膠殼本機采用三菱電機SMC氣缸等核心進口部件、性能穩定、效率可達750循環/小時、用于加工AWG24#-AWG12#范圍內的線束，可加工線束總長為75-1500mm，使用國標220V電壓，切斷精度在0.5mm+0.2L%以下，采用超靜音離合2.0T端子機，可大大減低噪音對環境的影響。

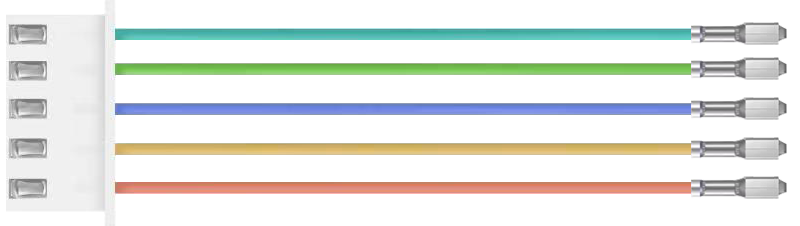

多條電線全自動裁斷、剝皮、AB雙端壓接端子、A端插膠殼。
可加裝CCD視覺檢測系統，檢測插膠殼不良。
可加裝日本索璐壓力管理系統，檢測端子壓接不良。
據膠殼寬度調整，可實現一出多（一次插兩個或三個膠殼）。
平移模組采用伺服控制，壓接端子更精準，插殼位置更精準。
裁剝模組采用伺服控制，剝皮精度可達0.01mm，與氣缸型裁剝模組相比，壽命長精度高。
送線及插殼模組均采用伺服控制，設備精度更高。
采用總線伺服控制器，通訊效率提高50%，生產效率更快。
數控界面調整參數，通俗易懂，學習成本低。

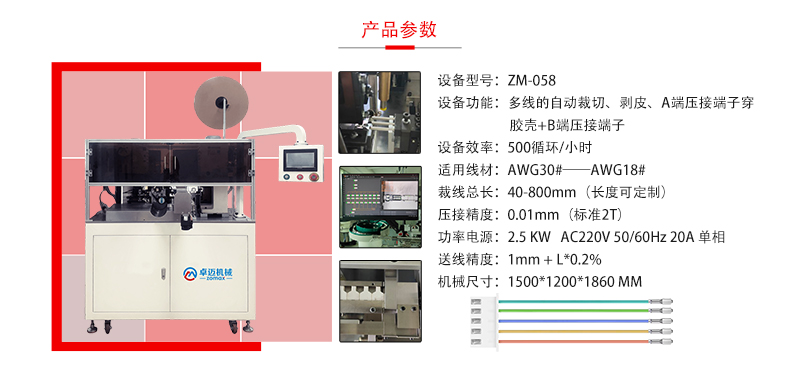

型號 Model | ZM-058 | ZM-058 |
功能 Function | 全自動裁剝、A端壓接、B端壓接、A端插膠殼 | Fully automatic cutting and stripping, A-end crimping, B-end crimping, A-end insertion of plastic shells |
產能 Capacity | 500循環/小時 | 500pcs/h |
適用線徑范圍 Applicable wire diameter range | AWG30#-AWG18# | AWG30#-AWG18# |
切斷長度 Cut length | 40-800mm | 40-800mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 5-6kgf(需使用干燥清潔空氣) | 5-6kgf(Dry and clean air is required) |
功率 Power consumption | 2000W | 2000W |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L1900*W800*H1860(mm) | L1900*W800*H1860(mm) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
