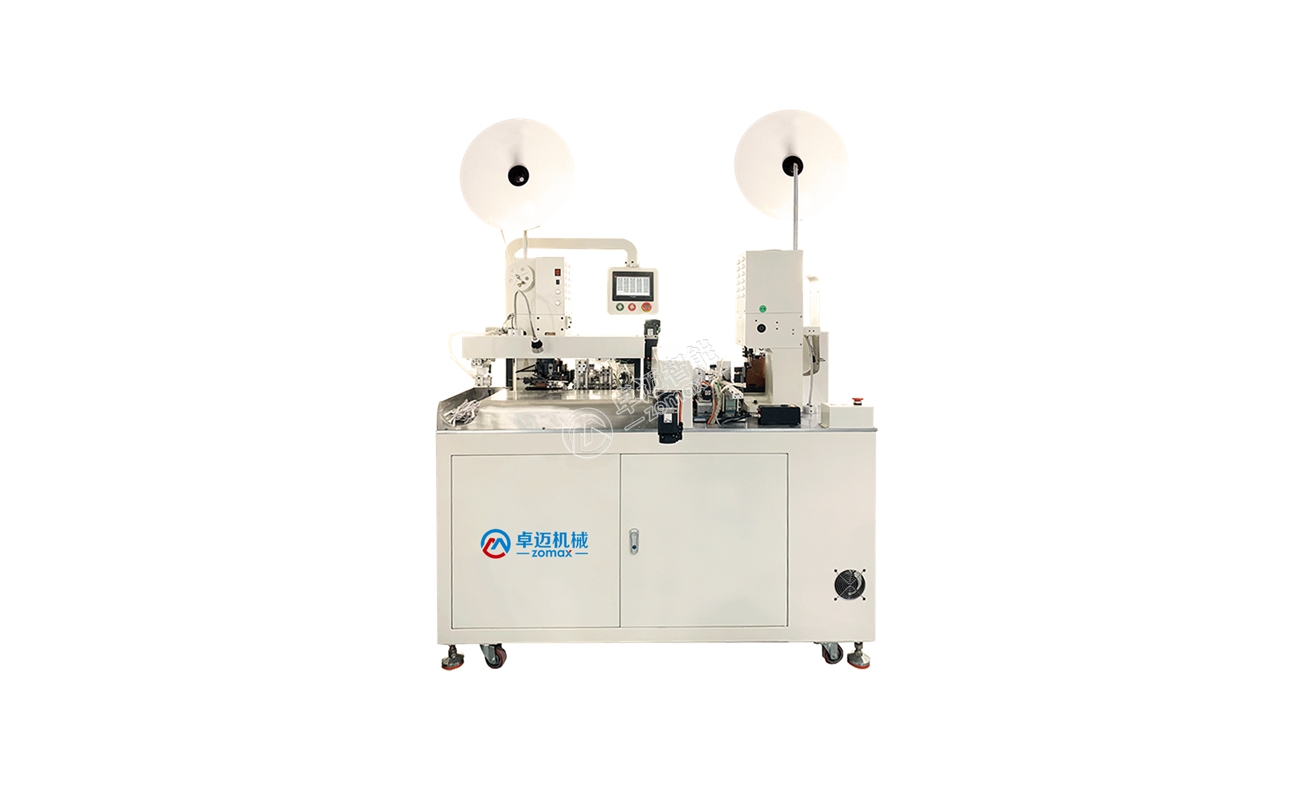

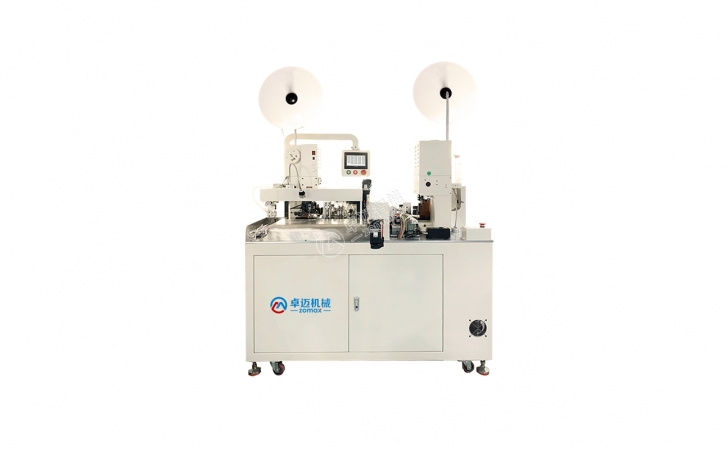

ZM-915全自動排線雙端入膠殼端子機 設備可實現排線裁斷、剝皮、兩端壓端子、單端穿膠殼等功能，本機采用三菱電機SMC氣缸等核心進口部件、性能穩定、自動上料，加工膠殼寬度45mm以內均可加工。

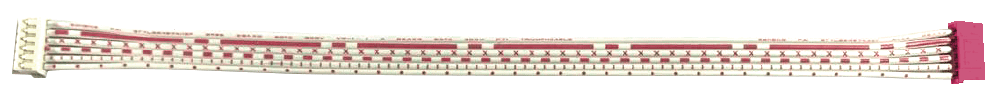

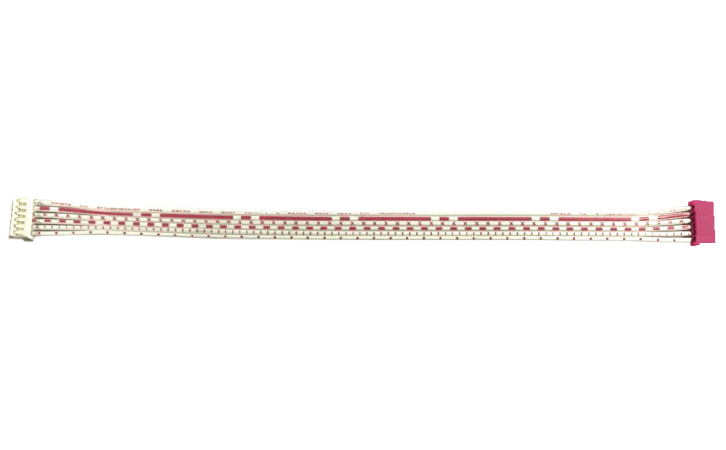

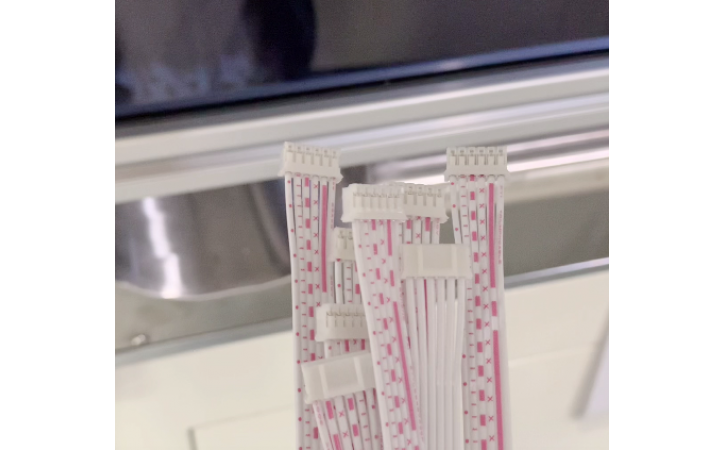

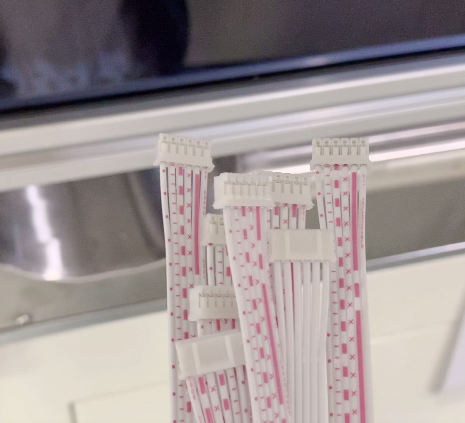

排線全自動分線、裁斷、剝皮、雙端壓接端子、雙端插膠殼。
可加裝CCD視覺檢測系統，檢測插膠殼不良。
可加裝日本索璐壓力管理系統，檢測端子壓接不良。
平移模組采用伺服控制，壓接端子更精準，插殼位置更精準。
裁剝模組采用伺服控制，剝皮精度可達0.01mm，與氣缸型裁剝模組相比，壽命長精度高。
排線送線及插殼模組均采用伺服控制，設備精度更高。
采用總線伺服控制器，通訊效率提高50%，生產效率更快。
數控界面調整參數，通俗易懂，學習成本低。
采用質量更優質的進口零部件，插膠殼機性能更強，精度更高，壽命更長。

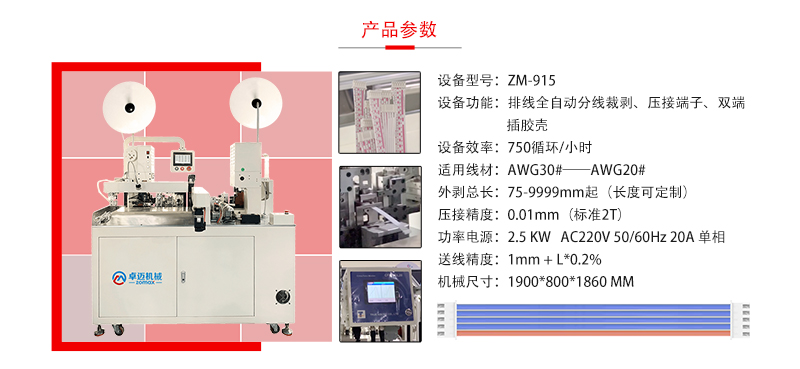

型號 Model | ZM-915 | ZM-915 |
功能 Function | 排線裁斷、剝皮、兩端壓端子、雙端穿膠殼 | Wire cutting, stripping, crimping at both ends, double-ended rubber case |
產能 Capacity | 750pcs/h | 750terminals/hour |
適用線徑范圍 Applicable wire diameter range | AWG30#-AWG20#（特殊線束定制） | AWG30#-AWG20#（Special harness customization） |
適用膠殼范圍 Range of applicable rubber shells | 膠殼寬度45mm以內 | The width of the rubber shell is within 45mm |
切斷長度 Cut length | 75-1500mm | 75-1500mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 2.5KW | 2.5KW |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L1900*W800*H1860(mm) | L1900*W800*H1860(mm) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
