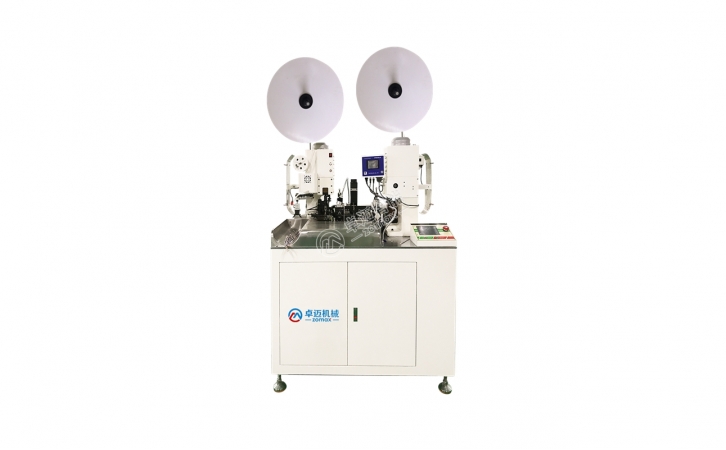

ZM-902全自動多芯線兩端打端機；多芯線全自動裁線、剝外皮、剝內皮、雙端壓端子；ZM-902采用三菱電機、SMC氣缸等核心進口部件，性能穩定，效率可達1000套/小時(2芯300mm)，可用于加工外直徑3-7mm、內芯線20-28#、內線芯數量2芯-13芯范圍內的線束。本設備剝皮長度有限制，外皮27-120mm;內皮0-8mm。可加工線束總長為120mm起，使用國標220V電壓，切斷精度在0.5mm+0.2L
全自動多芯線（護套線）裁切、剝外皮、內芯切平、剝內皮、雙端打端子。
用壓力可調的分線夾把多芯線的線芯排列整齊，確保內皮不會損傷 。
切平之后再剝皮、壓端子(內線芯數量2P-13P)，可確保端子壓著精度。
壓著的端子是排在同一直線上(區別于扇形)，端子插入膠殼后整齊美觀。
可選配日本索璐壓力檢測系統，曲線分析壓接效果，壓接不良時觸發報警停機。
效率高，速度快！效率達 1200 pcs/h（1500mm 線，5 芯線）。
卡模結構簡單，并且能夠快速調換使用。
線材裁切長度，剝皮長度，包膠深度等參數均采用觸摸屏數控, 易學易懂，簡單學習便可以熟練操作。
可以將大量替代勞動力，使工廠不再嚴重依賴人工，可節省4-5人。
型號 Model | ZM-902 | ZM-902 |
功能 Function | 多芯線全自動裁線、剝外皮、剝內皮、雙端壓端子 | multiple cords round cable both sides crimping |
產能 Capacity | 950pcs/h | 950pcs/h |
適用線徑范圍 Applicable wire diameter range | 內芯線2-13芯 外直徑3-7mm，內芯線 28#-20# | Inner core wire 2-13 Outer diameter 3-7mm, inner core wire AWG 28#-20# |
切斷長度 Cut length | 120-9999mm | 120-9999mm |
剝皮長度 Stripping length | 外皮16-120mm；內皮0-8mm | Outer16-120mm; inner 0-8mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 5-6kgf(需使用干燥清潔空氣) | 5-6kgf(Dry and clean air is required) |
功率 Power consumption | 2.5KW | 2.5KW |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L1200*W900*H1560(mm) | L1200*W900*H1560(mm) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
