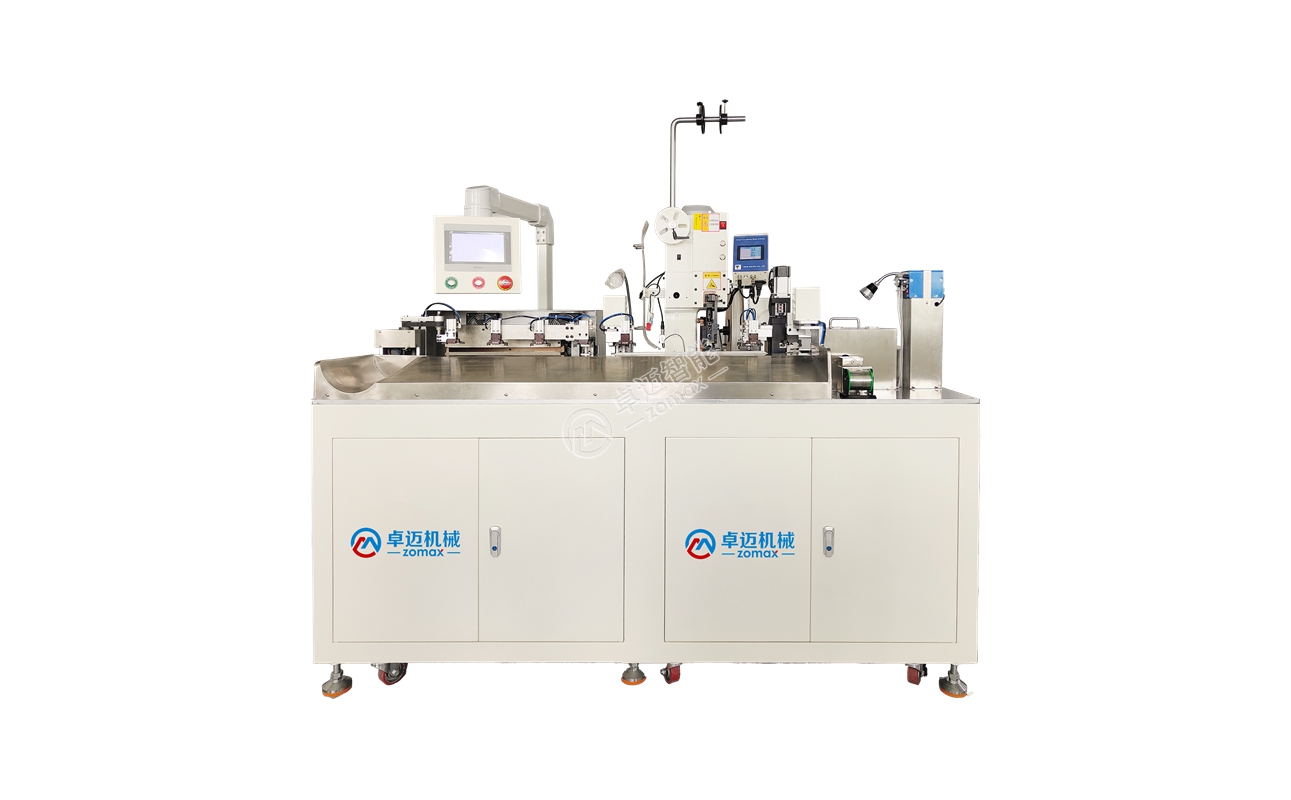

ZM-066S全自動單端打端穿熱縮管沾錫機 產能1800條/小時，可壓端子、穿熱縮管、扭線沾錫本機采用三菱電機SMC氣缸等核心進口部件、性能穩定、效率可達1800條/小時、用于加工AWG24#-AWG12#范圍內的線束。ZM-066S可實現電線切斷、剝皮、單端壓著、單頭沾錫、單端穿套熱縮管并定位烘烤完成。可加工線束總長為75mm以上的線束，使用國標220V電壓，切斷精度在0.5mm+0.2L%以下，采用超靜音離合2.0T端子機，可大大減低噪

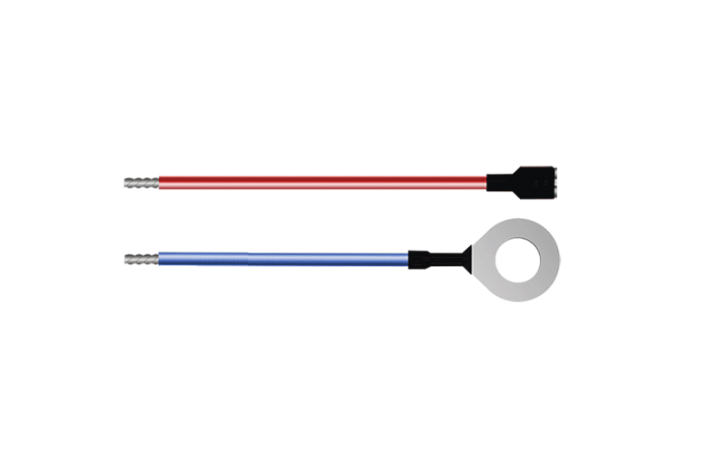

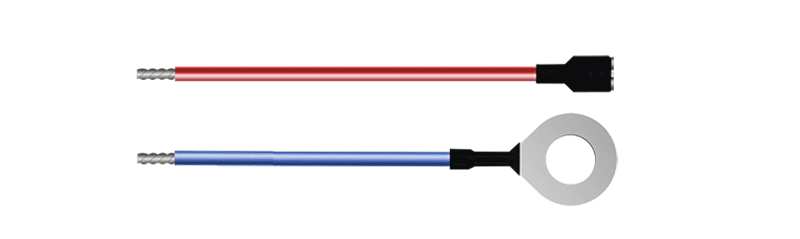

自動完成電線的裁切、剝皮、扭線沾錫、端子壓接、套熱縮管、穿到指定位置并熱縮好。
采用以太網總線伺服，縮短設備通訊時間，大幅提高生產效率。
適用一般常規OTP橫模、直模，可按需定制其他模具。
可以實現穿熱縮管并完成熱縮到指定位置，精度可達±0.5mm，成品線束美觀一致。
平移、裁剝等模組均采用伺服電機控制，精度高設備穩。
標準2.0T超靜音端子機壓著，穩定性好，故障率低。
配備氣壓檢測、端子缺料檢測、線材缺料打結檢測、熱縮管缺料檢測、溫度異常檢測。
可選配日本SOL索璐壓力管理系統，曲線分析端子壓接效果，觸發不良停機報警。
配備廢料收集裝置，方便端子廢料和線材剝皮廢料收集。

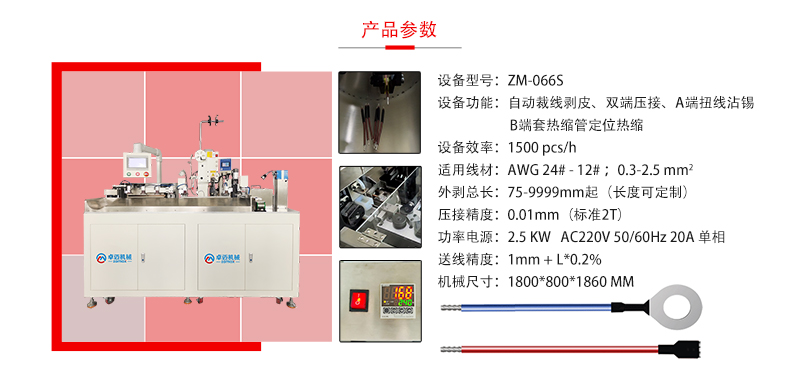

型號 Model | ZM-066S | ZM-066S |
功能 Function | 電線切斷、剝皮、單端壓著、單頭沾錫、單端穿套熱縮管并定位烘烤完成 | Wire cutting, stripping, single-end pressing, single-ended tinning, single-ended heat-shrinkable tube threading and positioning baking completed |
產能 Capacity | 1500條/小時 | 1500pcs/h |
適用線徑范圍 Applicable wire diameter range | AWG24#-12#/0.3mm2-2.5mm2 | AWG24#-12#/0.3mm2-2.5mm2 |
切斷長度 Cut length | 75-9999mm | 75-9999mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 2.8KW | 2.8KW |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L1800*W800*H1860(mm) | L1800*W800*H1860(mm) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
