穿護套端子機/ Sleeve Insertion

ZM-066C全自動穿熱縮管穿護套端子機

ZM-066C全自動穿熱縮管穿護套端子機 產能1800條/小時,可完成電線切斷、剝皮、單端壓著、雙端壓著、單端穿護套、單端穿套熱縮管并定位烘烤等功能。可有效節約生產成本,提高生產效率。

  • 型號: ZM-066C
  • 品牌: ZOMAX
  • 功能: 電線裁剝、單端/雙端壓著、穿護套、穿熱縮管、定位烘烤
  • 線徑: 0.3-2.5平方mm;AWG24#-AWG12#
  • 價格:
  • 全自動切線、剝皮、單端/雙端壓接端子、穿護套、穿熱縮管、定位烘烤熱縮。

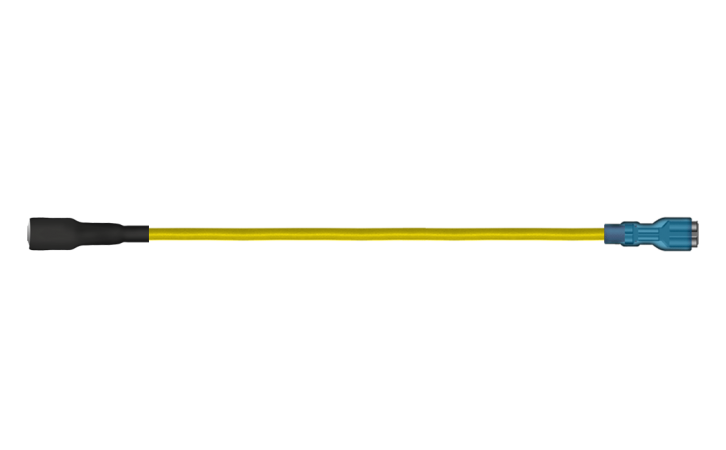

  • A端穿護套后壓接端子并自動拉到位,B端套管壓接定位熱縮。設備功能強大,多工位一體化。

  • 熱縮管定位精度可達±0.5mm,成品線束美觀一致。

  • 更換PVC護套方便快捷,只需更換軌道及工裝治具。

  • 機器稼動率高,客戶可輕松切換工作功能,可單獨完成其中任意一項。

  • 節省人力成本,線束加工品質可控可管理,減少車間內不同工位的流轉成本。

  • 平移、裁剝等模組均采用伺服電機控制,精度高設備穩。

  • 標準2.0T超靜音端子機壓著,穩定性好,故障率低。

  • 可適配常規的OTP直模/橫模,可按需定制其他模具。

  • 配備氣壓檢測、端子缺料檢測、線材缺料打結檢測、熱縮管缺料檢測、溫度異常檢測。

  • 可選配日本SOL索璐壓力管理系統,曲線分析端子壓接效果,觸發不良停機報警。

  • 配備廢料收集裝置,方便端子廢料和線材剝皮廢料收集。

全自動端子機


全自動穿熱縮管穿護套端子機





全自動穿熱縮管穿護套端子機

全自動穿熱縮管穿護套端子機


全自動穿熱縮管穿護套端子機

全自動穿熱縮管穿護套端子機

全自動穿熱縮管穿護套端子機

全自動穿熱縮管穿護套端子機

全自動穿熱縮管穿護套端子機

全自動穿熱縮管穿護套端子機

全自動穿熱縮管穿護套端子機

全自動穿熱縮管穿護套端子機


型號

Model

ZM-066CZM-066C

功能

Function

電線切斷、剝皮、壓端子、穿熱縮管烘烤、穿護套

Wire cutting, stripping, pressing terminals, baking through heat-shrinkable tubes, sheathing

產能

Capacity

1800條/小時1800pcs/h

適用線徑范圍

Applicable wire diameter range

AWG24#-AWG12#(特殊線束定制)AWG24#-AWG12#(Special harness customization)

切斷長度

Cut length

75mm-9999mm75-9999mm

切斷精度

Cut precision

± 0.5mm + L * 0.2%± 0.5mm + L * 0.2%

壓著能力

Crimping capacity

2.0 T2.0 T

電源

Power Input

AC 220V 50/60Hz

AC 380V 50/60Hz

AC 220V 50/60Hz

AC 380V 50/60Hz

空氣壓力

Air supply

0.6-0.8MPA(需使用干燥清潔空氣)0.6-0.8MPA(Dry and clean air is required)

功率

Power consumption

2500W2500W

檢測裝置

Detect Device

  1. 電線有無檢測

  2. 端子有無檢測

  3. 氣壓檢測

  4. 總量達到檢測

  5. 機器異常報警

  6. 端子壓力檢測(選配)

  7. 端子視覺檢測(選配)

  1. Wires with or without detection

  2. Terminal detection

  3. Air pressure detection

  4. Target production reached

  5. Machine abnormal alarm

  6. Terminal pressure detection (optional)

  7. Terminal visual inspection (optional)

外觀尺寸

Dimension

L1800*W800*H1860(mm)L1800*W800*H1860(mm)


電機部分

Motor section

三菱電機

自研端子機電機與減速機三相電機

步進電機

Mitsubishi Motors

Self-developed terminal motors and gearboxes three-phase motors

Stepper motor

機械零部件

Mechanical components

臺灣上銀導軌、臺灣上銀絲杠THK guide rail; THK screw bar;

氣動元件

Pneumatic Components

亞德客氣動接頭

亞德客/SMC氣缸

SMC調壓閥(套)氣壓表

SMC氣閥

SMC過濾器

臺灣普士達氣管

Adecco valve,

Adecco/SMC cylinder,

SMC regulator (set) air pressure gauge, SMC valve,

SMC filter,

Taiwan Pusta air hose

電子元器件

Electronic Components

臺灣創維觸摸屏(彩屏)

歐姆龍感應器

施耐德/正泰斷路器

施耐德/正泰漏電開關

臺灣明緯電源開關

安可雷光纖放大器

Taiwan Skyworth touch screen (color screen)

Omron sensor

Schneider/Chint Circuit Breaker

Schneider/Chint Leakage Switch

Taiwan Meanwell Power Switch

Encore Fiber Amplifier

質量檢測系統

Quality Inspection System

日本索璐壓力管理系統

自研伺服壓力管理系統

端子外觀檢測系統

Japan Solu Pressure Management System

Self-developed pressure management system

Terminal appearance inspection system

端子刀片

Terminal Blades

自制Homemade

其他零件

Others

自制或外發Homemade / Outsourced
