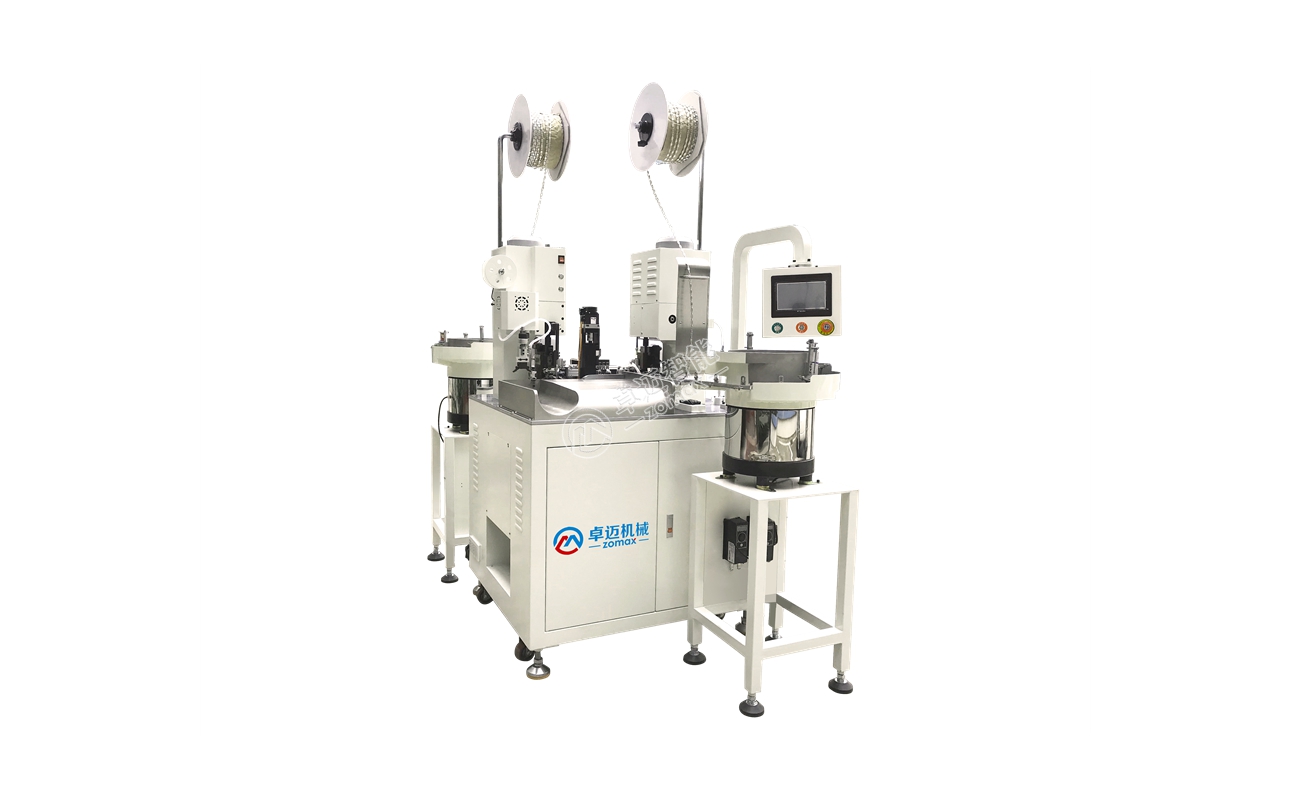

ZM-028HS全自動雙頭打端雙穿護套機 產能1600條/小時；雙端壓端子+雙端穿護套全自動雙頭打端雙穿護套機采用三菱電機、SMC氣缸等核心進口部件，性能穩定、產能效率達1600條/小時、用于加工AWG24#-AWG12#范圍內的線束。本設備可實現全自動電線裁切、剝皮、壓接端子、雙端穿護套拉到位。可加工線束總長為80-3000mm，使用國標220V電壓，切斷精度在0.5mm+0.2L%以下，采用超靜音離合2.0T端子機，可大大減低噪音對環

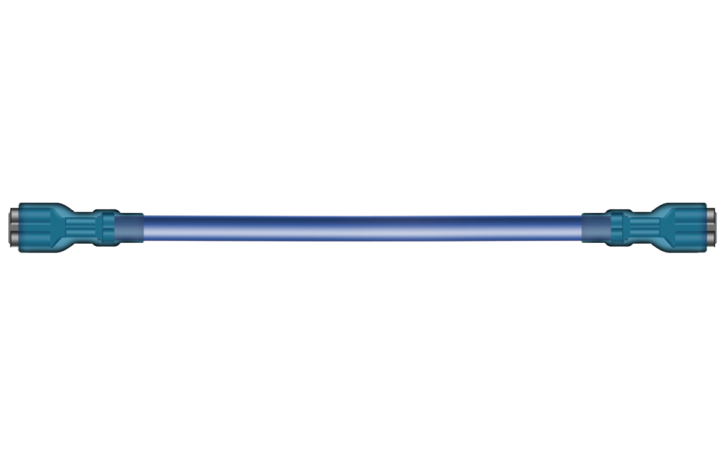

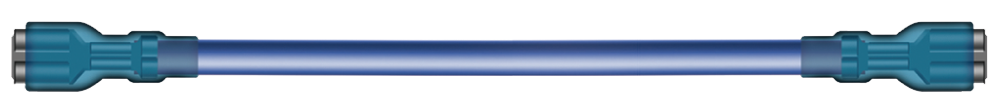

全自動完成裁線、剝皮、穿護套、雙端打端子并把護套穿拉到位。
裁剝機構采用專利產品(實用新型：ZL 2013 2 0770543.2)，正反絲桿螺桿切刀總成。
橫式卡模和直式卡模均能使用，并且能夠快速調換使用。
平移、裁剝等模組均采用伺服電機控制，精度高設備穩。
標準2.0T超靜音端子機壓著，穩定性好，故障率低。
配備氣壓檢測、端子缺料檢測、線材缺料打結檢測、護套缺料檢測。
可選配日本SOL索璐壓力管理系統，曲線分析端子壓接效果，觸發不良停機報警。
配備廢料收集裝置，方便端子廢料和線材剝皮廢料收集。
人機界面數字化控制，易學易懂，簡單學習便可以熟練操作。

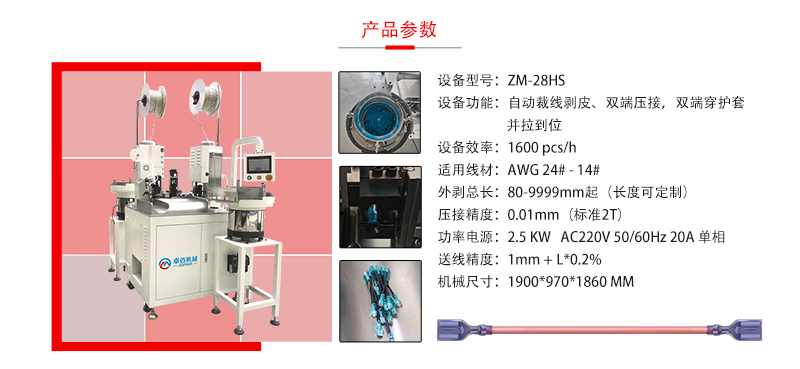

型號 Model | ZM-028HS | ZM-028HS |
功能 Function | 全自動電線裁切、剝皮、壓接端子、雙端穿護套拉到位 | Automatic wire cutting, stripping, crimping terminals, double-end sheathing pulling in place |
產能 Capacity | 1600條/小時 | 1600pcs/h |
適用線徑范圍 Applicable wire diameter range | 0.5-2.5mm2；AWG24-14# | 0.5-2.5mm2；AWG24-14# |
切斷長度 Cut length | 80mm-3000mm | 80-3000mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 2.3KW | 2.3KW |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L1900*W970*H1860(mm) | L1900*W970*H1860(mm) |
電機部分 Motor section | 三菱電機 自研端子機電機與減速機三相電機 步進電機 | Mitsubishi Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
